サイバーショットDSC-WX220を分解

-


↓リアカバーを外すには外装ネジ6本を取ります。（レンズ側面は短いネジ2本）リアカバーが外れるとストラップ取り付下部の飾りパーツとフタが脱落しますが、組み立て時には元のまま付ければOKです。リアカバーを外す


↓プラスチックボディの凸にアルミシャーシの凹が組み合わせてある箇所をマイナスドライバー等で外します。
（3か所あります。①レンズ側面、②バッテリーフタ部、③シャッターボタン部）マイナスドライバーで外す

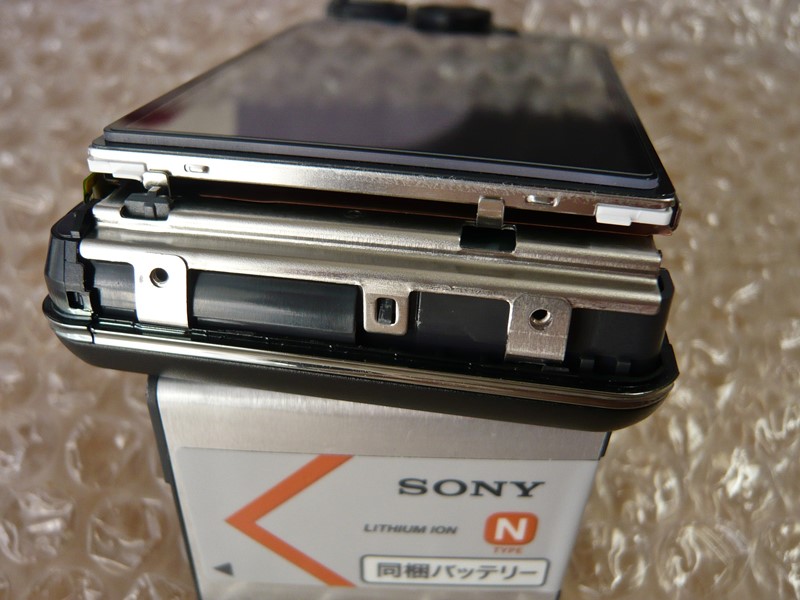

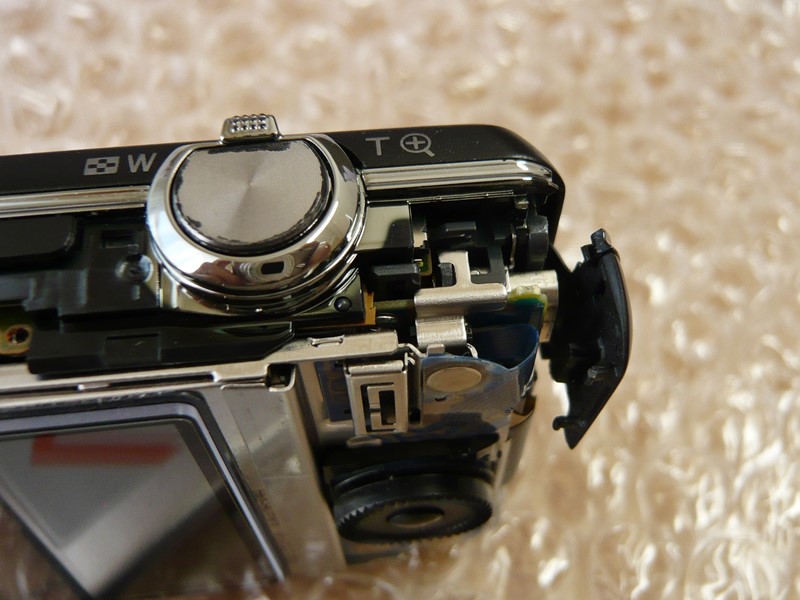

バッテリーフタ部分シャッターボタン部分


↓操作ボタンの基板を外します。アルミの丸い穴を少し起こして、外して、開き、青色フレキを抜きます。操作ボタンの基板を外す


↓アルミシャーシと液晶を右に開きます。液晶のフレキを抜いた方が作業性良いかもしれません。アルミシャーシと液晶を右に開く


↓画像センサー(CMOS)部には銅箔シートが接着されてます。めくって剥がすとシワシワになります。
3本のネジを取るとCMOS部が外れるので、ゴミのクリーニングができます。（今回は外しておりません）銅箔シートを剝がす


↓組み立てる時にはWi-Fiアンテナ（白色プラスチック）が脱落しているはずなので、この写真のように組付けます。
Wi-Fiアンテナ取り付け
