Caplio R2シャッターの接触不良を分解修理

久しぶりにカメラ保管棚から出して使ってみると、シャッターボタンの調子が悪いです。ボタン半押しで反応したり、しなかったり、全押しでシャッターが切れなかったり。シャッタースイッチの接触不良が発生している様です。

裏キャビネットを開けてシャッタースイッチにKURE 5-56をスプレーして1か月様子を見てましたが直りませんでした。
今回はシャッタースイッチを分解して内部接点をクリーニングします。

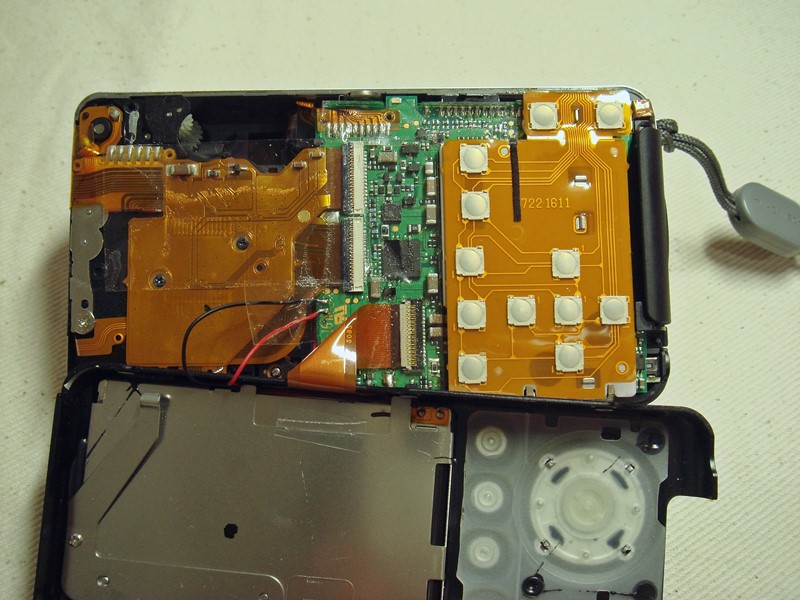

↓横ネジ1本と底ネジ3本を取って裏キャビネットを開き、液晶に繋がっているフレキを抜いて、バックライトの配線（黒・赤）を半田コテで外します。

↓分解方法が分からないのでレンズユニットを分離しましたが、今回の作業の場合は分離する必要はありませんでした。

↓表キャビネットの底ネジ2本を取って写真のように開きますが、最初はここで勘違いをして「本体から表キャビネット」を外そうと思って苦労しましたが不可能でした。正解は「表キャビネットから本体を抜き取る」様に外す事でした。

↓これが表キャビネットから本体を抜き取ったところです。さらに表のアルミカバーを分離する必要がある場合は、赤色枠のネジ2本を取って表面のレバーを外し、次に青色枠のネジ1本を取ると分離可能になります。

↓本体上面の基板にシャッタースイッチが見えます。以前にスプレーしたKURE 5-56が浸み込んで濡れてます。

↓半田付6か所を外してスイッチを分離しました。サイズは縦・横6mm、厚さは1mmでした。

↓厚さ1mmのスイッチは6個の部品で構成されてました。接触不良を清掃＆修理した工程は次の様な順序になります。

①金属バネと接点の黒っぽくなった酸化被膜は「ピカール金属磨」を綿棒につけてクリーニングしピカピカにする。

②ピカールの油成分をリビング用洗剤「マイペット」で洗い落とす。

③水洗いし乾燥させる。

④金属バネと接点を「無水エタノール」でクリーニングする。

⑤金属バネと接点に「KURE 5-56」を軽く塗布する。（接点復活剤「HOZAN Z-295」を持っているが使用しなかった）

⑥スイッチを組み立てて基板に半田付する。

これでシャッタースイッチの接触不良は直りましたが、数か月経過後に再確認しないと本当の結果は分かりません。

━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━

↓参考まで：表のアルミカバーを外してみました。こんな構造になってます。

↓電源スイッチ（赤色枠）とフレキです。フレキは本体基板に直接半田付してあり、外し難い構造です。
