フィルムカメラPIX PANORAMAを分解修理しました

-

フィルムパノラマカメラNISSAN CREDIT PIX PANORAMA JF-818を買いました。

前面



↓裏蓋のロック機構が不良みたいなので分解します。
背面



↓外装のネジ（5本全て同じサイズ）を取ってフロントカバーを外しました。
フロント分解



↓続いてリアカバーを外します。まず右側面の外装を曲げながら凸凹2か所のかみ合わせを外します。
リア分解1



↓そして、フィルム巻き戻しボタンを底カバーに押し込んでからリアカバーを外します。
リア分解2

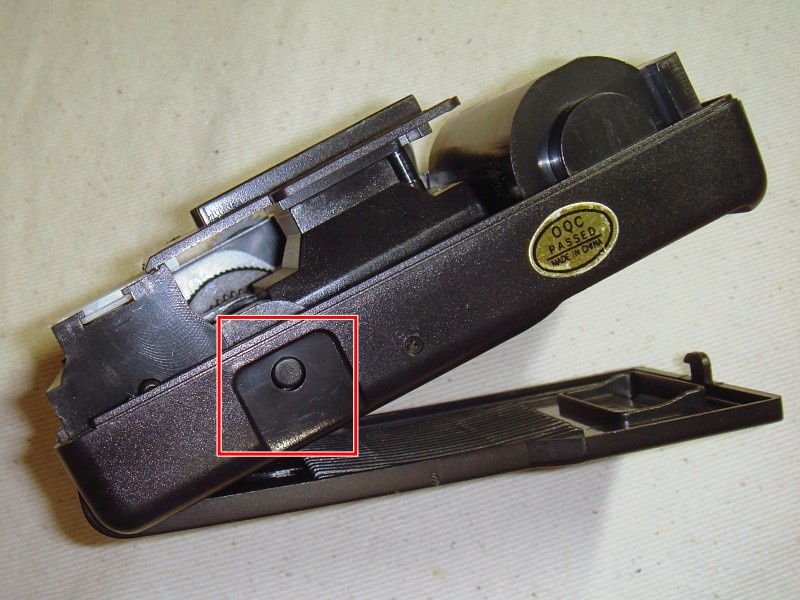

↓裏蓋のロック機構です。プラスチックのスプリングは4ターン程あったと思いますが、折れて無くなってます。
プラスチックスプリング



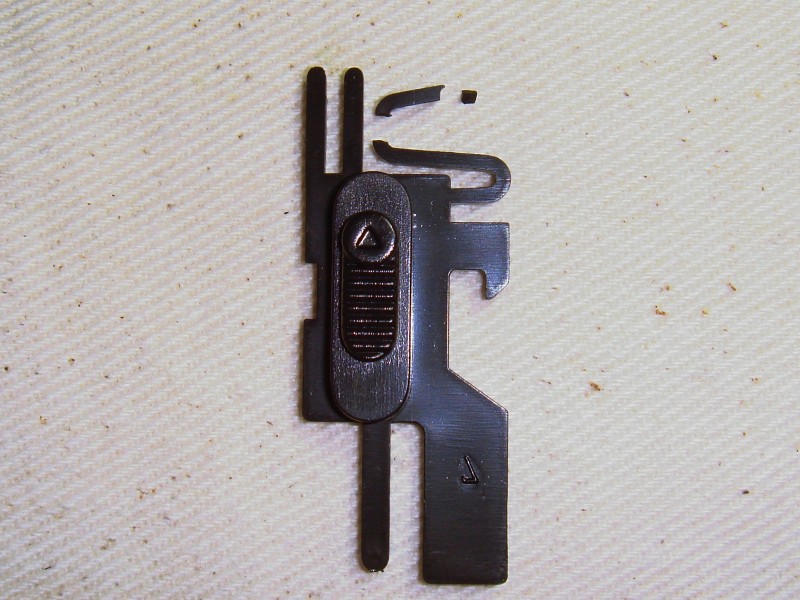

↓カメラ内部のプラスチック破片を並べてみても、全ては揃いませんでした。
破片



↓そこで、自宅の部品箱にあったコイルスプリングを、ゼリー状瞬間接着剤で取り付けて修理しました。
コイルスプリング



↓【ついで】カメラ内部とリアカバーと裏蓋です。
カメラ内部1

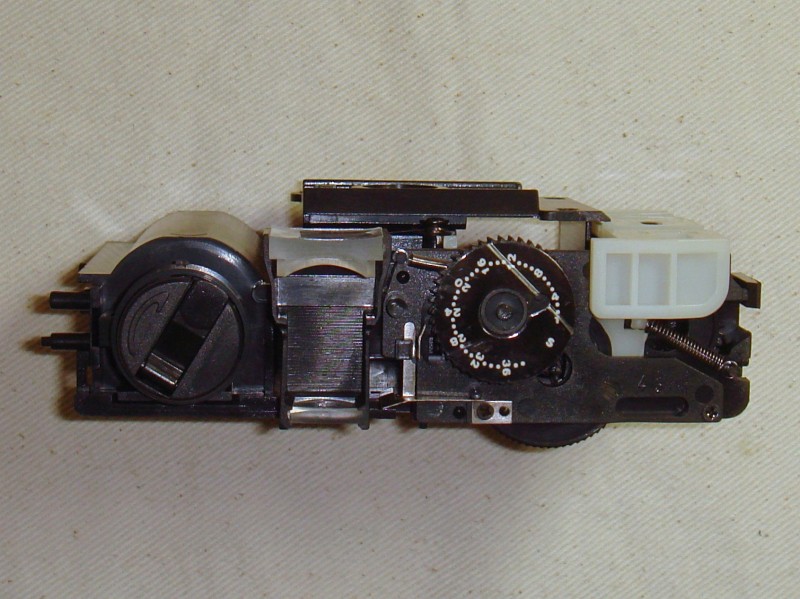

↓【ついで】カメラ上面です。
カメラ内部2



↓【ついで】パノラマフレームは指で引き抜くと簡単に外れます。これでフルサイズの写真が撮れるはずです。
カメラ内部3

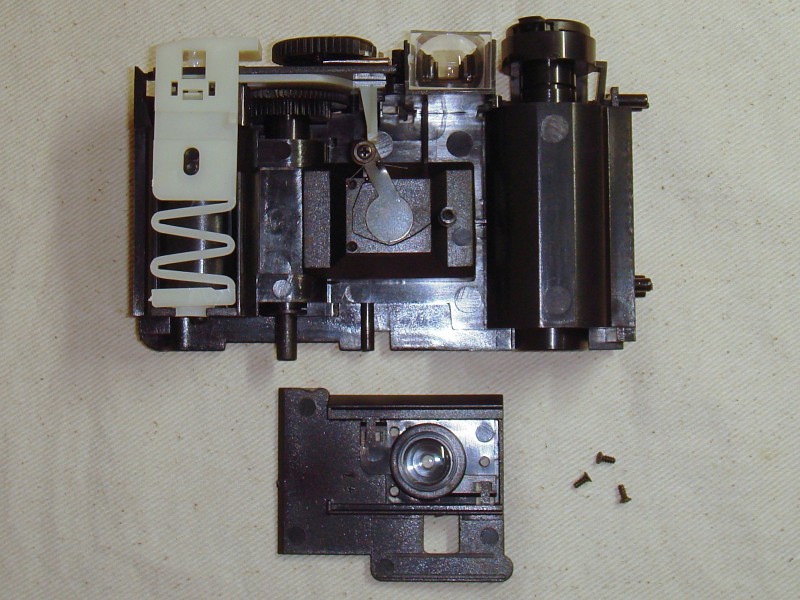

↓【ついで】3本のネジを取って前側レンズを外しました。本体側に簡素なシャッター機構が見えました。
カメラ内部4



↓【ついで】外箱に表示されている仕様です。
パノラマサイズカメラ
・レンズ：28mm F11
・撮影距離：1.2m～∞　パンフォーカス
・ファインダー：逆ガリレオ式
・絞り：F11　固定
・シャッター：1/125秒、メカニカル式
・フィルム巻き上げ：手動背面ノブ式
・フィルム巻き戻し：手動クランク式
・フィルムカウンター：順算式、裏ぶた開閉により自動復元
・その他：スライド式レンズカバー内蔵（シャッターロック付）、ハンドストラップ固定
仕様
